Станции водоснабжения ОКЕАН ® на базе насосов CNP
Расчет насосной станции "ОКЕАН"
Прайс-лист на насосные станции водоснабжения "ОКЕАН" размещен в конце раздела
Станции водоснабжения «ОКЕАН» предназначены для: систем водоснабжения и повышения давления, водообработки, легкой промышленности, полива и сельского хозяйства, отопления, вентиляции и кондиционирования, а так же промышленности.
Принцип работы станции водоснабжения «ОКЕАН» с частотным регулированием:
Контроль и управление установкой повышения давления с частотным регулированием осуществляются контроллером.
Сигнал обратной связи о повышении или снижении давления в системе, поступающий с датчика давления на контроллер, сравнивается с ранее введенным заданием, и затем сигнал рассогласования поступает на преобразователь частоты. Преобразователь в соответствии с сигналом меняет частоту вращения рабочего насоса. Таким образом, преобразователь частоты постоянно поддерживает требуемое значение давления в системе.
При увеличении расхода преобразователь частоты увеличивает частоту вращения рабочего насоса, а при достижении максимальной скорости его вращения включается дополнительный насос. При снижении расхода преобразователь частоты уменьшает частоту вращения рабочего насоса, а при достижении минимальной скорости его вращения выключает поочередно дополнительные насосы.
Установка с преобразователем частоты работает внутри заданного интервала (гистерезис). При получении контроллером сигнала аварии по одному или нескольким насосам, аварийные насосы исключаются из схемы работы, а на панели шкафа загорается лампочка авария по соответствующему насосу.
Функции станции водоснабжения с частотным регулированием:
- Два режима работы: ручной (проверочный) и автоматический;
- Защита электродвигателя от токов короткого замыкания и тепловой перегрузки;
- Плавная работа основного насоса в режимах пуска и остановки;
- Экономия потребляемой электроэнергии;
- Учет наработки насосов в часах и автоматическое переключение насосов для выравнивания моторесурса насосов;
- Защита насосов от «сухого» хода;
- Обеспечение ручного аварийного режима работы насосной установки при выходе из строя частотного преобразователя;
- Жидкокристаллический дисплей (4 строки Х 12 символов).
Станции водоснабжения «ОКЕАН» по Вашему запросу могут быть выполнены с применением сертифицированных шкафов управления для систем спринклерного и дренчерного пожаротушения с выполнением норм пожарной безопасности.
Технические характеристики
Станции водоснабжения разработаны на базе вертикальных насосов, с регулированием производительности одного насоса посредством внешнего частотного преобразователя.
- Максимальная подача: не ограничена м3/ч
- Максимальный напор: 320 м
- Перекачиваемая жидкость: чистая вода
- Количество насосов: от 1 до 6
- Температура перекачиваемой жидкости: до 99 °С (по запросу 120 °С)
- Максимальная температура окружающей среды: 40 °С
- Максимальное рабочее давление: 25 бар
- Частота вращения электродвигателя: 2900 об/мин
- Сетевое напряжение: 3 х 380 В, 50 Гц

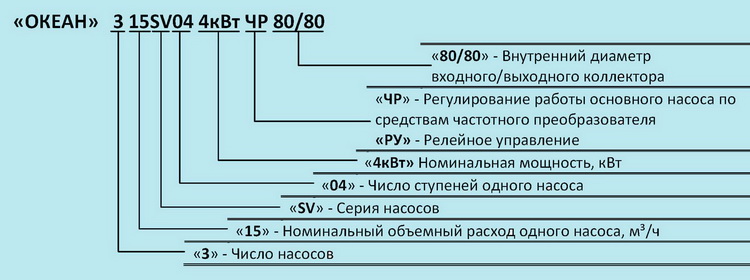

Расшифровка обозначения

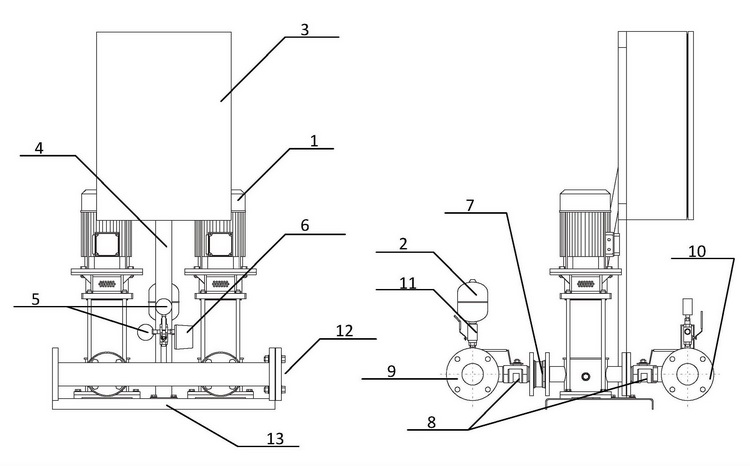

Конструкция
Установка поставляется полностью собранной, настроенной и проверенной. Необходимо лишь подсоединить ее к трубопроводу и подключить к электросети.
- Насос центробежный вертикальной конструкции, от 1го до 6ти
- Бак мембранный емкостью 8 л.
- Электрический шкаф управления «ВЕКТОР» с частотным регулированием
- Стойка шкафа управления
- Манометр гидрозаполненный
- Реле защиты от «сухого» хода
- Межфланцевый обратный клапан
- Шаровый кран
- Выходной коллектор
- Входной коллектор
- Датчик давления
- Заглушка
- Основание
