Шкафы управления насосами ВЕКТОР

Бренд:
Категория оборудования:

Шкаф управления «ВЕКТОР» предназначен для управления повысительными, циркуляционными, скважинными насосами со стандартными асинхронными электродвигателями переменного тока с короткозамкнутым ротором в соответствии с сигналами управления.

Функции шкафа управления с частотным регулированием:

  • автоматическое управление насосами для поддержания заданного значения регулируемого параметра в режиме «переменный мастер»
  • ручной пуск и остановку насосов
  • комплексную защиту электродвигателей
  • выравнивание моторесурса насосов
  • автоматическую остановку насосов по сигналу от внешнего реле защиты от «сухого» хода
  • автоматическую остановку насосов по аварийно низкому сигналу аналогового датчика обратной связи («сухой» ход, прорыв трубопровода, обрыв сигнального кабеля)
  • автоматическое отключение электродвигателей при коротком замыкании
  • автоматическое отключение электродвигателей при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз и автоматическое включение при ее появлении
  • автоматическое возобновление работы насосов после нормализации аварийных параметров
  • регулировку уровня срабатывания защиты от перегрузки по току
  • визуальное отображение рабочего и аварийного состояний для каждого насоса
  • защиту корпуса IP54

Применение шкафов управления позволяет:

  • эффективно экономить электроэнергию за счет регулирования работы электродвигателей по сигналам от датчика давления (температуры) или иным внешним сигналам
  • точно настроить систему за счет возможности независимых заданий времени включения и выключения каждого насоса (для шкафов оснащенных контроллером)
  • поддерживать заданное давление или иной зависимый параметр (для шкафов оснащенных преобразователем частоты)
  • осуществлять полную защиту электродвигателей и исполнительных механизмов
  • экономить ресурс электродвигателей и исполнительных механизмов за счет периодической смены функций электродвигателей – выравнивание моторесурса (для шкафов оснащенных контроллером)
  • дополнительно экономить электроэнергию за счет использования преобразователя частоты (для шкафов оснащенных преобразователем частоты)
  • значительно уменьшить динамические перегрузки исполнительных механизмов при старте и останове насосов (для шкафов, оснащенных плавными пускателями) т.е. исключить возможность гидроударов в системе при пуске и останове насосов

Основные технические характеристики

Характеристики электропитания шкафа:

  • номинальное напряжение электропитания, В: ~380±15%
  • количество фаз: 3
  • номинальная частота сети, Гц: 50
  • тип электродвигателя: трехфазный, асинхронный
  • сопротивление изоляции, Мом, не менее: 10

Общие характеристики шкафа:

  • степень защиты оболочки от воздействия окр. среды по ГОСТ14254: IP54
  • стандартное исполнение корпусов: IP54
  • климатическое исполнение и категория размещения соответствует: ГОСТ15150 и ГОСТ15543.1
  • температура окр. среды: от -10 °С до +40 °С
  • отн. влажность: не более 50% при max. t 40 °С

Рабочее положение в пространстве - вертикальное
Допускается отклонение от вертикального положения - до 5° в любую сторону

Расшифровка обозначения

Маркировка шкафа управления:
Пример: АТВ 40-009-54-Ч-10-22 АТV А П
АТВ - серия шкафа
40 - номинальное напряжение 40 – 380 В / 23 – 220 В
009 - номинальный ток подключаемого насоса
54 - степень защиты IP54
Ч - Ч/К/П/Р Наличие: Ч - преобразователя частоты; К - контроллера; П - устройства плавного пуска; Р - релейное управление
10 - кол-во преобразователей частоты и плавных пускателей, первая цифра – кол-во ПЧ / вторая цифра – кол-во ПП
22 - первая цифра – общее кол-во насосов, вторая цифра – кол-во насосов одновременно находящихся в работе
ATV - Серия преобразователя частоты
А - Модификация: А - один ввод питания; Б - два ввода питания; У - управление от поплавков; С - специальное исполнение
П - Способ установки шкафа: П - навесной; Н - напольный

Конструкция

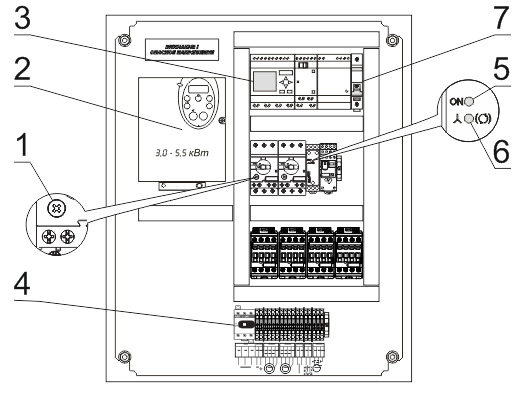

Схема шкафа
Шкафы управления серии «Вектор» выполнены на основе высоконадежного контроллера фирмы Siemens – LOGO! Программные алгоритмы, прошитые в память контроллеров, разработаны специалистами ООО «АльфаТех» и являются собственностью фирмы.
Все шкафы управления серии «Вектор» выполнены в металлических шкафах производства Schneider Electric со степенью защиты IP54.
Органы управления в шкафах - кнопки и переключатели, кнопочная панель контроллера LOGO, а так же панель частотного преобразователя; индикация – светодиодные сигнальные лампы Кабельные вводы станций управления – герметичные сальниковые, обеспечивают ввод кабелей с максимальным внешним диаметром до 26 мм.
Список компонентов шкафа управления:

  1. Автоматические выключатели с регулируемой тепловой защитой
  2. Преобразователь частоты
  3. Контроллер
  4. Вводной рубильник
  5. Электронное реле контроля питающего напряжения. Светодиод «ON»
  6. Светодиод «O»
  7. Автоматический выключатель цепей управления
  • Шкафы управления насосами "ВЕКТОР"
    • Шкафы управления насосам с релейным управлением "ВЕКТОР"
      • Шкафы управления дренажными насосами "ВЕКТОР"
        • Шкафы управления дренажными насосами "ВЕКТОР" 1 насос
          • КодНаименованиеЦена(р.)
            5442Шкаф управления "ВЕКТОР" 40-004-54-Р-00-11 А У П (1 погружной насос 380В 1,5кВт 2,5-4,0А)39150
            4418Шкаф управления "ВЕКТОР" 40-006-54-Р-00-11 А У П (1 погружной насос 380В 2,4кВт 4,0-6,3А)34160
            3256Шкаф управления "ВЕКТОР" 40-010-54-Р-00-11 А У П (1 погружной насос 380В 4кВт 6,3-10А)40950
            5245Шкаф управления "ВЕКТОР" 40-016-54-Р-00-11 А У П (1 погружной насос 380В 7,5кВт 10,0-16,0А)43470
            6693Шкаф управления "ВЕКТОР" 40-016-54-Р-00-11 А У П (1насос 380В 10,0-16,0А САУ управл по 2-м резерв)52470
            9022Шкаф управления "ВЕКТОР" 40-020-54-Р-00-11 А У П (1 насос 380В 9кВт 16,0-20,0А)54180
            5441Шкаф управления "ВЕКТОР" 40-020-54-Р-00-11 А У П (1 погружной насос 380В 9кВт 16,0-20,0А)54180
            5443Шкаф управления "ВЕКТОР" 40-025-54-Р-00-11 А У П (1 погружной насос 380В 11кВт 20,0-25,0А)56880
            6181Шкаф управления "ВЕКТОР" 40-025-54-Р-00-11 А У П (1насос 380В 11кВт 20,0-25,0А уличный)121500
            5444Шкаф управления "ВЕКТОР" 40-032-54-Р-00-11 А У П (1 погружной насос 380В 15кВт 25,0-32,0А)62280
            5445Шкаф управления "ВЕКТОР" 40-040-54-Р-00-11 А У П (1 погружной насос 380В 18,5кВт 32,0-40,0А)89280
            5446Шкаф управления "ВЕКТОР" 40-050-54-Р-00-11 А У П (1 погружной насос 380В 22кВт 40,0-50,0А)94860
            5447Шкаф управления "ВЕКТОР" 40-065-54-Р-00-11 А У П (1 погружной насос 380В 30кВт 50,0-65,0А)77310
            5448Шкаф управления "ВЕКТОР" 40-080-54-Р-00-11 А У П (1 погружной насос 380В 37кВт 65,0-80,0А)81000
            6184Шкаф управления "ВЕКТОР" 40-080-54-Р-00-11 А У П (1насос 380В 37кВт 65,0-80,0А уличный)189000
            5449Шкаф управления "ВЕКТОР" 40-100-54-Р-00-11 А У П (1 погружной насос 380В 55кВт 80,0-100,0А)112680
        • Шкафы управления дренажными насосами "ВЕКТОР" 2 насоса
          • КодНаименованиеЦена(р.)
            5981Многоэлектродный датчик ДУ.5-1,95 (4 уровня) 1,95м.1350
            6931Шкаф управления "ВЕКТОР" 40-004-54-Р-00-22 А (2нас 380В 4А)37800
            9877Шкаф управления "ВЕКТОР" 40-006-54-К-00-22 АУСП (2 погр нас 380В 1,5-2,2кВт 4,0-6,3А GSM)129420
            6782Шкаф управления "ВЕКТОР" 40-006-54-Р-00-22 А У П (2 погр нас 380В 1,5-2,2кВт 4,0-6,3А GSM САУ)109530
            5307Шкаф управления "ВЕКТОР" 40-006-54-Р-00-22 А У П (2 погр нас 380В 1,5-2,2кВт 4,0-6,3А кондук датч)66060
            6291Шкаф управления "ВЕКТОР" 40-006-54-Р-00-22 А У П (2 погр нас 380В 1,5-2,2кВт 4,0-6,3А уличн)101700
            5500Шкаф управления "ВЕКТОР" 40-006-54-Р-00-22 А У П (2 погр нас 380В 1,5-2,2кВт 4,0-6,3А)66060
            8952Шкаф управления "ВЕКТОР" 40-006-54-Р-00-22 А У П (2 погр нас 380В 1,5-2,2кВт 4,0-6,3А) Modbus126000
            7221Шкаф управления "ВЕКТОР" 40-010-54-Р-00-22 А У П (2 погр нас 380В 1,5-2,2кВт 4,0-6,3А САУ)100530
            6492Шкаф управления "ВЕКТОР" 40-010-54-Р-00-22 А У П (2 погр нас 380В 2,4кВт 10А)76500
            8957Шкаф управления "ВЕКТОР" 40-010-54-Р-00-22 А У П (2 погр нас 380В 3кВт 6-10А САУ)100530
            3777Шкаф управления "ВЕКТОР" 24-010-54-Р-00-22 А У П (2 погружных насоса 220В 3кВт 6,3-10А)85500
            8768Шкаф управления "ВЕКТОР" 40-010-54-П-00-22 А У П (2 погружных насоса 6,3-10А МП)124200
            9445Шкаф управления "ВЕКТОР" 40-010-54-Р-00-22 А У П (2 погружных насоса 6,3-10А уличный)103500
            8369Шкаф управления "ВЕКТОР" 40-010-54-Р-00-22 А У П (2 погружных насоса 6,3-10А)85500
            4531Шкаф управления "ВЕКТОР" 40-016-54-Р-00-22 А У П (2 погружных насоса 380В 7,5кВт 10,0-16,0А)101070
            515Шкаф управления "ВЕКТОР" 40-022-54-Р-00-22 А У П (2 погружных насоса 380В 11кВт 18,0-22,0А)89100
            1277Шкаф управления "ВЕКТОР" 40-032-54-Р-00-22 А У П (2 погружных насоса 380В 15кВт 26,0-32,0А)109620
            9906Шкаф управления "ВЕКТОР" 40-032-54-Р-00-22 АУП С40 (2 погружных насоса 380В 15кВт 26,0-32,0А,GSM)172080
            2017Шкаф управления "ВЕКТОР" 40-038-54-Р-00-22 А У П (2 погружных насоса 380В 18,5кВт 32,0-38,0А)113490
            9903Шкаф управления "ВЕКТОР" 40-038-54-Р-00-22 АУП C40 (2 погружных насоса 380В 18кВт 32,0-38,0А +GSM)176040
            6900Шкаф управления "ВЕКТОР" 40-038-54-Р-00-33 А У П (3 погружных насоса 380В 18,5кВт 32,0-38,0А)152370
            3350Шкаф управления "ВЕКТОР" 40-040-54-Р-00-22 А У П (2 погружных насоса 380В 18,5кВт 38,0-40,0А)125910
            5450Шкаф управления "ВЕКТОР" 40-050-54-Р-00-22 А У П (2 погружных насоса 380В 22кВт 40,0-50,0А)130500
            5451Шкаф управления "ВЕКТОР" 40-065-54-Р-00-22 А У П (2 погружных насоса 380В 30кВт 50,0-65,0А)158310
            5452Шкаф управления "ВЕКТОР" 40-080-54-Р-00-22 А У П (2 погружных насоса 380В 37кВт 65,0-80,0А)178110
            5453Шкаф управления "ВЕКТОР" 40-100-54-Р-00-22 А У П (2 погружных насоса 380В 55кВт 80,0-100,0А)211590
        • Шкафы управления дренажными насосами "ВЕКТОР" 2 насоса с АВР
          • КодНаименованиеЦена(р.)
            10219Распределительный щит ВЕКТОР 40-016-54-Р АС2ПВ5223000
    • Шкафы управления насосами с частотным регулированием "ВЕКТОР"
      • Шкафы управления насосами с частотным регулированием 1 насос "ВЕКТОР"
        • КодНаименованиеЦена(р.)
          790Шкаф управления "ВЕКТОР" 40-004-54-Ч-10-11 ATV А П (1нас 380В, 2.5-3.7А, 1 ПЧ 1,5кВт, пуск от 50Гц,)58528
          726Шкаф управления "ВЕКТОР" 40-006-54-Ч-10-10 ATV А П (1нас 380В, 4.0-6.3А, 1 ПЧ пуск от 50Гц САУ)48480
      • Шкафы управления насосами с частотным регулированием 2 насоса "ВЕКТОР"
        • Спец. исполнение
          • КодНаименованиеЦена(р.)
            2114Шкаф управления "ВЕКТОР" 40-022-54-Ч-10-22 ATV А П (2 насоса 380В, 18-22А, 1 ПЧ 11кВт)132744
        • КодНаименованиеЦена(р.)
          366Шкаф управления "ВЕКТОР" 40-002-54-Ч-10-22 ATV А П (2 насоса 380В, 1.0-1.6А, 1 ПЧ 0,75кВт)126180
          2187Шкаф управления "ВЕКТОР" 40-003-54-Ч-10-22 ATV А П (2 насоса 380В, 1.6-2.5А, 1 ПЧ 0,75кВт)126180
          4363Шкаф управления "ВЕКТОР" 40-003-54-Ч-10-22 ATV А П (2 насоса 380В, 1.6-2.5А, 1 ПЧ 1,5кВт)126180
          364Шкаф управления "ВЕКТОР" 40-004-54-Ч-10-22 ATV А П (2 насоса 380В, 2.5-3.7А, 1 ПЧ 1,5кВт)127440
          2630Шкаф управления "ВЕКТОР" 40-005-54-Ч-10-22 ATV А П (2 насоса 380В, 4.0-5.1А, 1 ПЧ 2,2кВт)130140
          180Шкаф управления "ВЕКТОР" 40-006-54-Ч-10-22 ATV А П (2 насоса 380В, 4.0-6.3А, 1 ПЧ 3кВт)131130
          2631Шкаф управления "ВЕКТОР" 40-009-54-Ч-10-22 ATV А П (2 насоса 380В, 6.3-9.1А, 1 ПЧ 4кВт)133110
          874Шкаф управления "ВЕКТОР" 40-012-54-Ч-10-22 ATV А П (2 насоса 380В, 8.0-12А, 1 ПЧ 5,5кВт)158490
          8379Шкаф управления "ВЕКТОР" 40-012-54-Ч-10-22 ATV А П (2 насоса 380В, 8.0-12А, 1 ПЧ 5,5кВт, САУ)163890
          2598Шкаф управления "ВЕКТОР" 40-016-54-Ч-10-22 ATV А П (2 насоса 380В, 10-16А, 1 ПЧ 7,5кВт)174960
          7667Шкаф управления "ВЕКТОР" 40-022-54-Ч-10-22 ATV А П (2 насоса 380В, 16-20А, 1 ПЧ 11кВт)193860
          8064Шкаф управления "ВЕКТОР" 40-025-54-Ч-10-22 ATV А П (2 насоса 380В, 16-25А, 1 ПЧ 11кВт)202860
          3378Шкаф управления "ВЕКТОР" 40-032-54-Ч-10-22 ATV А П (2 насоса 380В, 25-32А, 1 ПЧ 15кВт)228240
          3755Шкаф управления "ВЕКТОР" 40-050-54-Ч-10-22 ATV А П (2 насоса 380В, 50А, 1 ПЧ 22кВт)284310
          3254Шкаф управления "ВЕКТОР" 40-065-54-Ч-10-22 ATV61 А Н (2 насоса 380В, 65А, 1 ПЧ 30кВт)317700
          8739Шкаф управления "ВЕКТОР" 40-080-54-Ч-10-21 АТV БСН (2 насоса 380В, 80А, 1ПЧ 45кВт АВР)618800
          5430Шкаф управления "ВЕКТОР" 40-080-54-Ч-10-22 ATV61 А Н (2 насоса 380В, 80А, 1 ПЧ 45кВт)480780
      • Шкафы управления насосами с частотным регулированием 3 насоса "ВЕКТОР"
        • Спец. исполнения
          • КодНаименованиеЦена(р.)
            3309Шкаф управления "ВЕКТОР" 40-005-54-Н-10-33.ATV (3 насоса 380В, 4.0-5.1А, 1 ПЧ 2,2кВт)86802
            2934Шкаф управления "ВЕКТОР" 40-025-54-ЧП-13-32 ATV А П (3 насоса 380В, до 25А, 1 ПЧ 11кВт, 3МП)206900
            2970Шкаф управления "ВЕКТОР" 40-026-54-Ч-10-33.ATV Б П (3 насоса 380В, 1 ПЧ, АВР)207250
            1703Шкаф управления "ВЕКТОР" 40-030-54-Ч-13-33 ATV А П (3 насоса 380В, 1 ПЧ, 3 МП)263510
        • КодНаименованиеЦена(р.)
          877Шкаф управления "ВЕКТОР" 40-002-54-Ч-10-33 ATV А П (3 насоса 380В, 1.0-1.6А, 1 ПЧ 0,55кВт)142110
          876Шкаф управления "ВЕКТОР" 40-003-54-Ч-10-33 ATV А П (3 насоса 380В, 1.6-2.5А, 1 ПЧ 0,75кВт)142110
          845Шкаф управления "ВЕКТОР" 40-004-54-Ч-10-33 ATV А П (3 насоса 380В, 2.5-3.7А, 1 ПЧ 1,5кВт)146970
          2644Шкаф управления "ВЕКТОР" 40-005-54-Ч-10-33 ATV А П (3 насоса 380В, 4.0-5.1А, 1 ПЧ 2,2кВт)150840
          858Шкаф управления "ВЕКТОР" 40-006-54-Ч-10-33 ATV А П (3 насоса 380В, 4.0-6.3А, 1 ПЧ 3кВт)154170
          2645Шкаф управления "ВЕКТОР" 40-007-54-Ч-10-33 ATV А П (3 насоса 380В, 6.3-7.2А, 1 ПЧ 3кВт)154170
          183Шкаф управления "ВЕКТОР" 40-009-54-Ч-10-33 ATV А П (3 насоса 380В, 6.3-9.1А, 1 ПЧ 4кВт)158130
          878Шкаф управления "ВЕКТОР" 40-012-54-Ч-10-33 ATV А П (3 насоса 380В, 8.0-12.0А, 1 ПЧ 5,5кВт)184860
          879Шкаф управления "ВЕКТОР" 40-016-54-Ч-10-33 ATV А П (3 насоса 380В, 10.0-16.0А, 1 ПЧ 7,5кВт)212850
          2379Шкаф управления "ВЕКТОР" 40-022-54-Ч-10-33 ATV А П (3 насоса 380В, 18.0-22.0А, 1 ПЧ 11кВт)230220
          5432Шкаф управления "ВЕКТОР" 40-030-54-Ч-10-33 ATV А П (3 насоса 380В, 22.0-30.0А, 1 ПЧ 15кВт)262260
          5433Шкаф управления "ВЕКТОР" 40-036-54-Ч-10-33 ATV А П (3 насоса 380В, 28.0-36.0А, 1 ПЧ 18,5кВт)276930
          5434Шкаф управления "ВЕКТОР" 40-040-54-Ч-10-33 ATV А П (3 насоса 380В, 37.0-40.0А, 1 ПЧ 22кВт)324360
          5435Шкаф управления "ВЕКТОР" 40-060-54-Ч-10-33 ATV А П (3 насоса 380В, 45.0-60.0А, 1 ПЧ 30кВт)361710
          5436Шкаф управления "ВЕКТОР" 40-072-54-Ч-10-33 ATV А П (3 насоса 380В, 65.0-72.0А, 1 ПЧ 37кВт)401760
          5437Шкаф управления "ВЕКТОР" 40-080-54-Ч-10-33 ATV А П (3 насоса 380В, 72.0-80.0А, 1 ПЧ 45кВт)564930
          7483Шкаф управления "ВЕКТОР" 40-100-54-ЧП-13-32 ATV А Н (3 насоса 380В, 100.0А, 1 ПЧ 55кВт)690795
